วิธีการ เขียนแบบบ้าน 3D จาก ภาพ 2D ของโปรแกรม AUTOCAD

ในปัจจุบันการสร้างบ้านต่างๆ จะต้องมีการขออนุญาตในการสร้างจากเขต นั้นๆ โดย จะต้องมี แบบ AUTOCAD หรือ แบบ 2 มิติ นั้นเพื่อที่จะ ขออนุญาติก่อสร้างได้ ดั้งนั้น เวลาจะสร้างบ้าน การเขียนแบบ 2 มิติ นั้นเป็นสิ่งจำเป็นเพื่อที่จะไปยื่นแบบก่อสร้างที่อำเภอ เพื่อทำการอนุมัติการสร้างบ้านหลังนั้นๆ


สารบัญ

  1. งานเขียนแบบหลักๆ แบ่งออกเป็น 4 ประเภท
  2. โปรแกรมที่ใช้งานเขียนแบบบ้าน 3D จากโปรแกรม AUTOCAD
  3. วิธีการเขียนแบบบ้าน 3D จากไฟล์ 2D ของ AUTOCAD ด้วยโปรแกรม SKETCHUP
  4. วิดีโอตัวอย่างการนำเข้าไฟล์ 2D จาก AUTOCAD

งานเขียนแบบหลักๆ แบ่งออกเป็น 4 ประเภท

1.หมวดงานสถาปัตยกรรม อธิบายสเปคและวัสดุต่างๆ ที่ใช้ในการออกแบบ ส่วนใหญ่ แบบงานสถาปัตยกรรมจะประกอบด้วย สารบัญ แปลน รูปด้าน รูปตัด แบบขยายส่วนต่างๆ แบบขยายประตูหน้าต่าง ที่เกี่ยวกับงานออกแบบ

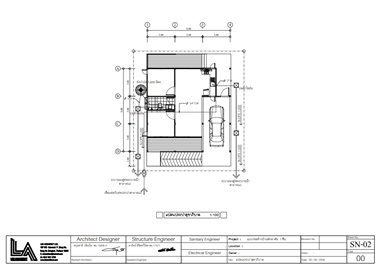

ตัวอย่างหมวดงาน สถาปัตยกรรม – CREDIT : โครงการบ้านรักษ์โลก GHBANK

2.หมวดงานโครงสร้าง ต้องคำนวณโครงสร้างว่าบ้านที่เราจะทำนี้สร้างได้จริงหรือไม่ และ แข็งแรงไม่พังตามแบบมาตราฐานไหม แบบขยายโครงสร้าง งานแบบส่วนใหญ่จะประกอบด้วย คาน แบบขยายคาน โครงสร้างหลังคา เสา เสาตอหม้อ แบบขยายเสาตอหม้อ)

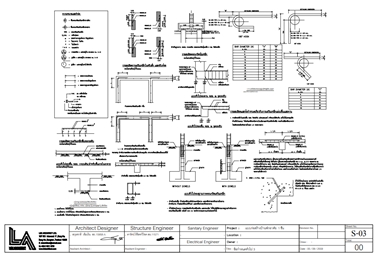

ตัวอย่างหมวดงานโครงสร้าง – CREDIT : โครงการบ้านรักษ์โลก GHbank

3.หมวดงานไฟฟ้า การวางเมนไฟต่างๆ คัทเอาท์ เบรกเกอร์ งานแปบบส่วนใหญ่ จะมี แปลนไฟฟ้า แบบขยายส่วนที่สำคัญเกี่ยวกับการวางไฟฟ้า

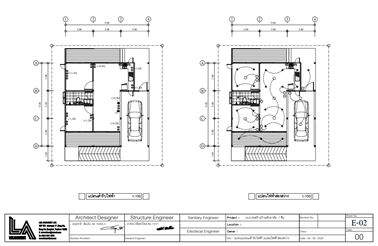

ตัวอย่างหมวดงานไฟฟ้า – CREDIT : โครงการบ้านรักษ์โลก GHbank

4.หมวดงานระบบหรือสุขขาภิบาล การว่างบ่อดักไขมัน บ่อเกรอะบ่อซึม การระบายน้ำ แบบขยายถังบ่อต่างๆ แบบส่วนใหญ่จะประกอบด้วย แปลนสุขาภิบาล แบบขยายบ่อเกรอะบ่อซึม

ตัวอย่างหมวดงานระบบ หรือ สุขาภิบาล – CREDIT : โครงการบ้านรักษ์โลก GHbank

จะเห็นได้ว่า การเขียนแบบ 2 มิติ นั้น ในการก่อสร้างบ้าน ยังไงก็ต้องจำเป็นและต้องเขียนมาจาก งาน AUTOCAD ทั้งนั้น


โปรแกรมที่ใช้งานเขียนแบบบ้าน 3D จากโปรแกรม AUTOCAD ส่วนใหญ่

1.GOOGLE SKETCHUP

2.3DSMAX

3.REVIT


วิธีการเขียนแบบบ้าน 3D จากไฟล์ 2D ของ AUTOCAD ด้วยโปรแกรม SKETCHUP

วิธีการ

1.เปิดไฟล์ AUTOCAD ที่ต้องการที่จะทำเป็นภาพ 3D เพื่อตรวจเช็คขนาด ความสูง หรือ รูปด้าน ต่างๆ ว่า ครบถ้วนแล้วหรือยัง

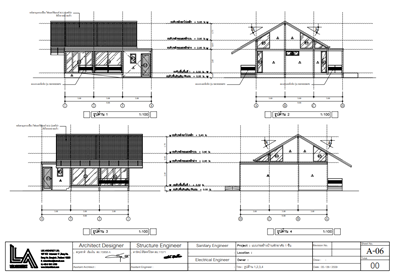

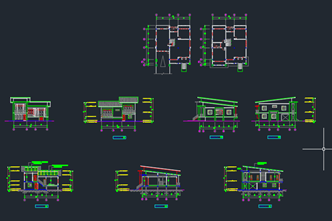

ภาพตัวอย่างรูปด้านหรือไฟล์ที่จะต้องการขึ้นภาพ 3 มิติ ใน โปรแกรม AUTOCAD

2.เมื่อตรวจเช็คความเรียบร้อยแล้วจึงทำการ SAVE โดยเข้าไปที่เมนูดังภาพ

ภาพเมนูวิธีการ SAVE ไฟล์จาก AUTOCAD

3.เมื่อทำการ SAVE แล้ว เปิด โปรแกรม GOOGLE SKETCHUP ขึ้นมา

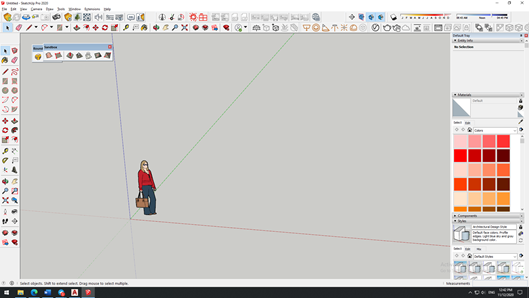

ภาพหน้าต่าง โปรแกรม sketchup ที่จะใช้ เขียน แบบ บ้าน 3 มิติ

4.ทำการ นำเข้าไฟล์ AUTOCAD 2 มิติที่เราขึ้นภาพเมื่อกี้ โดยไปที่ เมนู FILE –> IMPORT

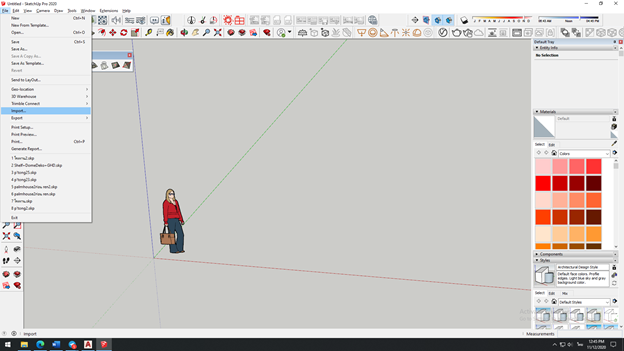

ภาพแสดงตัวอย่างการเข้าเมนู IMPORT จากโปรแกรม SKETCHUP

5.เลือกไฟล์ที่เราต้องการ แล้วกด IMPORT เราสามารถปรับสเกล งาน โปรแกรม AUTOCAD ให้มันตรง สเกล กับ โปรแกรมSKETCHUP ด้วยวิธีการกด OPTION ข้างๆ IMPORT ได้

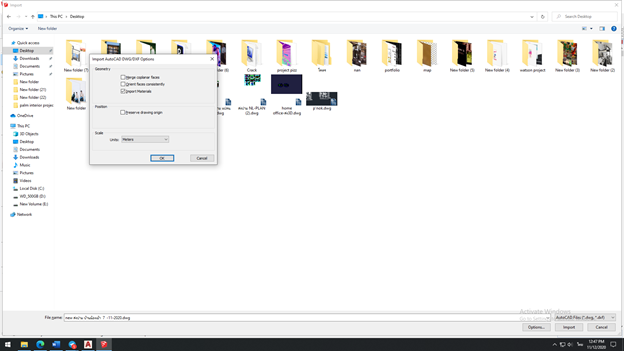

ภาพแสดงตัวอย่างการปรับสเกล เพื่อที่จะให้สเกลงานได้ตรงกัน

6.เสร็จแล้วกด OK แล้ว IMPORT จากนั้นเราจะได้ ไฟล์ 2 มิติ จาก โรปรแกม AUTOCAD เข้ามายัง โปรแกรม SKETCHUP

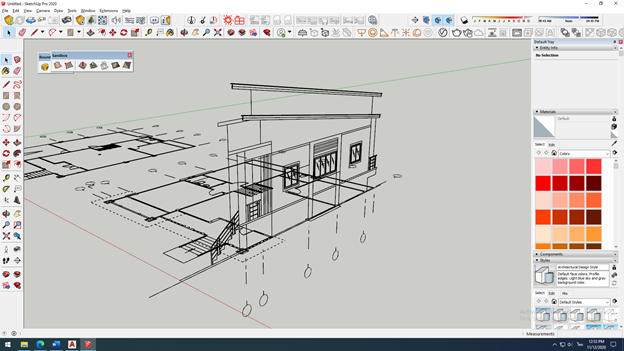

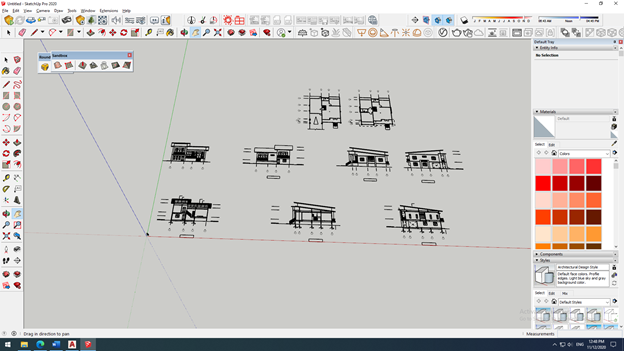

ภาพแสดงตัวอย่างหลังจากการ IMPORT งานในโปรแกรม SKETCHUP เสร็จแล้ว

7.ทำการดราฟไฟล์ 2 มิติ โดยเริ่มจากแปลนโดย COPY แค่ตัวแปลนมาวาง

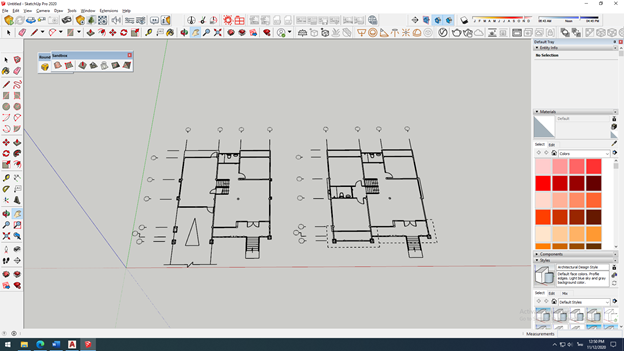

ภาพตัวอย่างแปลน 2มิติ จากโปรแกรม AUTOCAD เข้ามายัง โปรแกรม SKETCHUP

8.เราสามารถเช็คระยะความสูงจากรูปด้านโดยการนำรูปด้านมาเทียบกับแปลนให้ตรงกัน

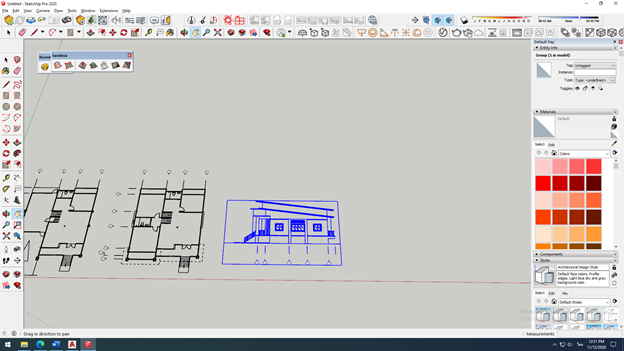

ภาพการเอารูปด้านมาวาง เพื่อที่ จะทำการ ROTATE แล้วย้ายไปให้ตรงกับแบบแปลนบ้าน

9.ทำการหมุนรูปด้านให้เข้ากับแปลน โดยการใช้ คำสั่ง ROTATE ของ โปรแกรม SKETCHUP

ภาพตัวอย่างการ ROTATE การวางรูปด้านให้ตรงกับแปลน

10.เริ่มการดราฟ หรือ ขึ้นรูป แบบบ้าน 3D ให้ตรงกับ ไฟล์ AUTOCAD ที่เรา IMPORT มา

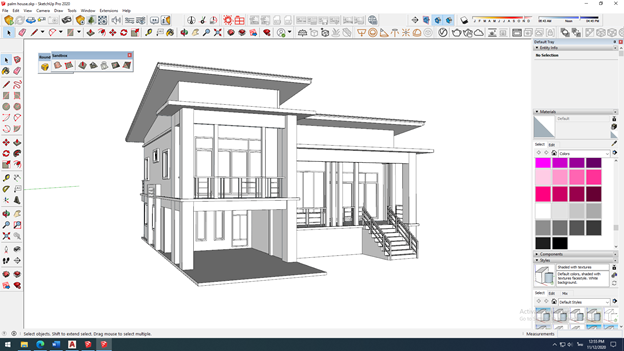

ภาพตัวอย่างหลังจากการขึ้นรูป 3 มิติ เสร็จแล้ว

10.เราสามารถใส่วัสดุโดยการใช้คำสั่ง ตัว B หรือ ที่เป็นกระป๋องสีในการ เทตามตัวบ้านได้ เพื่อกำหนดวัสดุต่างๆ

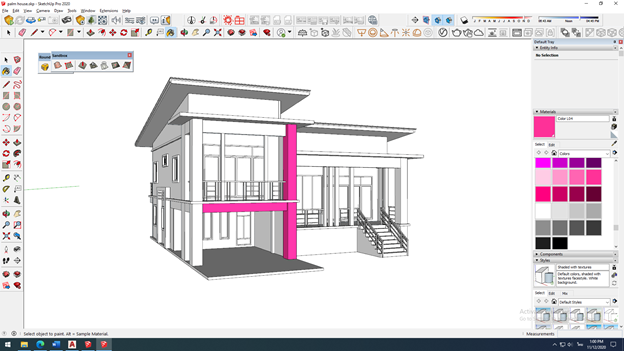

ภาพตัวอย่างการใส่ แมททีเรียล

วิดีโอตัวอย่างการนำเข้าไฟล์ 2D จาก AUTOCAD

วิดีโอแสดงตัวอย่างการเขียนแบบบ้าน 3D จาก ภาพ 2D ของโปรแกรม AUTOCAD
